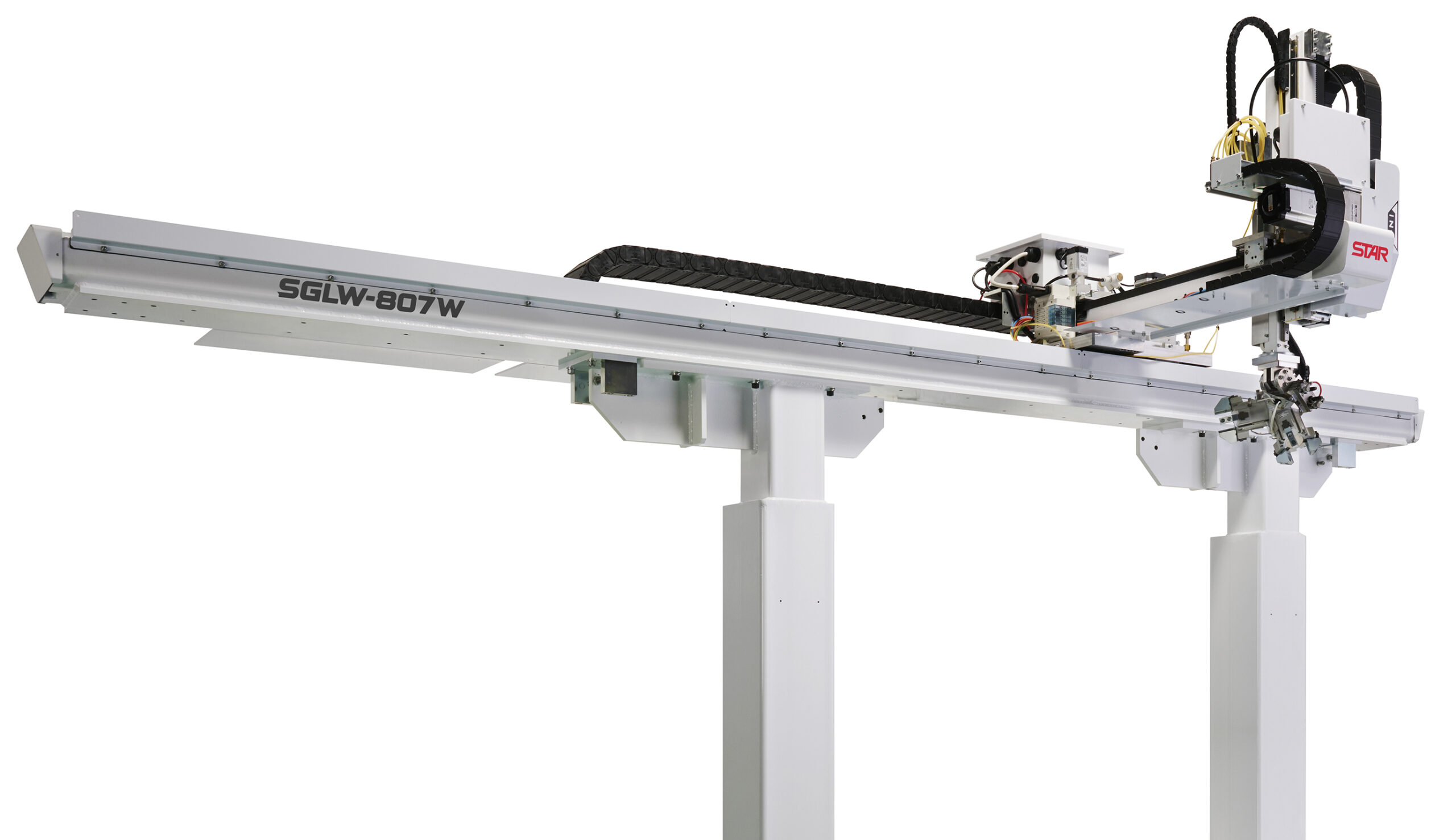

ウェット仕様
- 機種名：SGLW-807W
- 最大可搬重量：7Kg（姿勢部+チャック+ワーク含む）
- 上下機構：ダブル
ドライ仕様
- 機種名：SGLW-807D
- 最大可搬重量：7Kg（姿勢部+チャック+ワーク含む）
- 上下機構：ダブル
- 機種名：SGL-805D
- 最大可搬重量：5Kg（姿勢部+チャック+ワーク含む）
- 上下機構：シングル
共通仕様一覧
| 共通仕様 | SGLW-807W | SGLW-807Ｄ | SGLW-805Ｄ | |
|---|---|---|---|---|
| 電源 | AC200V~220V ±10％ 50/60Hz | |||
| 駆動方式 | 走行 | ラックアンドピニオン | ||
| 前後・上下 | ベルト駆動 | |||
| 常用空気圧 | 0.5MPa | |||
| 姿勢（OP対応） | シリンダ姿勢 | |||
| スイベル姿勢 | ||||
| サーボ姿勢（1軸）アブソリュートエンコーダ仕様 | ー | |||
| 電源設備容量 | 2.6 | |||
| 最大消費電力 | 1.5 | |||
総合仕様一覧
| 総合仕様 | SGLW-807W | SGLW-807Ｄ | SGLW-805Ｄ | |
|---|---|---|---|---|
| 仕様 | ウェット仕様 | ドライ仕様 | ||
| 上下機構 | 上下ダブル機構 | 上下シングル機構 | ||
| ストローク（mm） | X軸（走行） | 3000～ | ||
| Ｙ軸（前後） | 420 | |||
| Ｚ軸（上下） | 800[1000][1200] | 800[1000] | ||
| 軸速度（m/min） | X軸（走行） | 標準仕様89 | 89 | |
| ハイサイクルオプション仕様<230> | ||||
| Ｙ軸（前後） | 43 | |||
| Ｚ軸（上下） | 216 | 180 | ||
| 制御BOX | STEC-520G（自立BOX） | STEC-520G（機電一体型） | ||

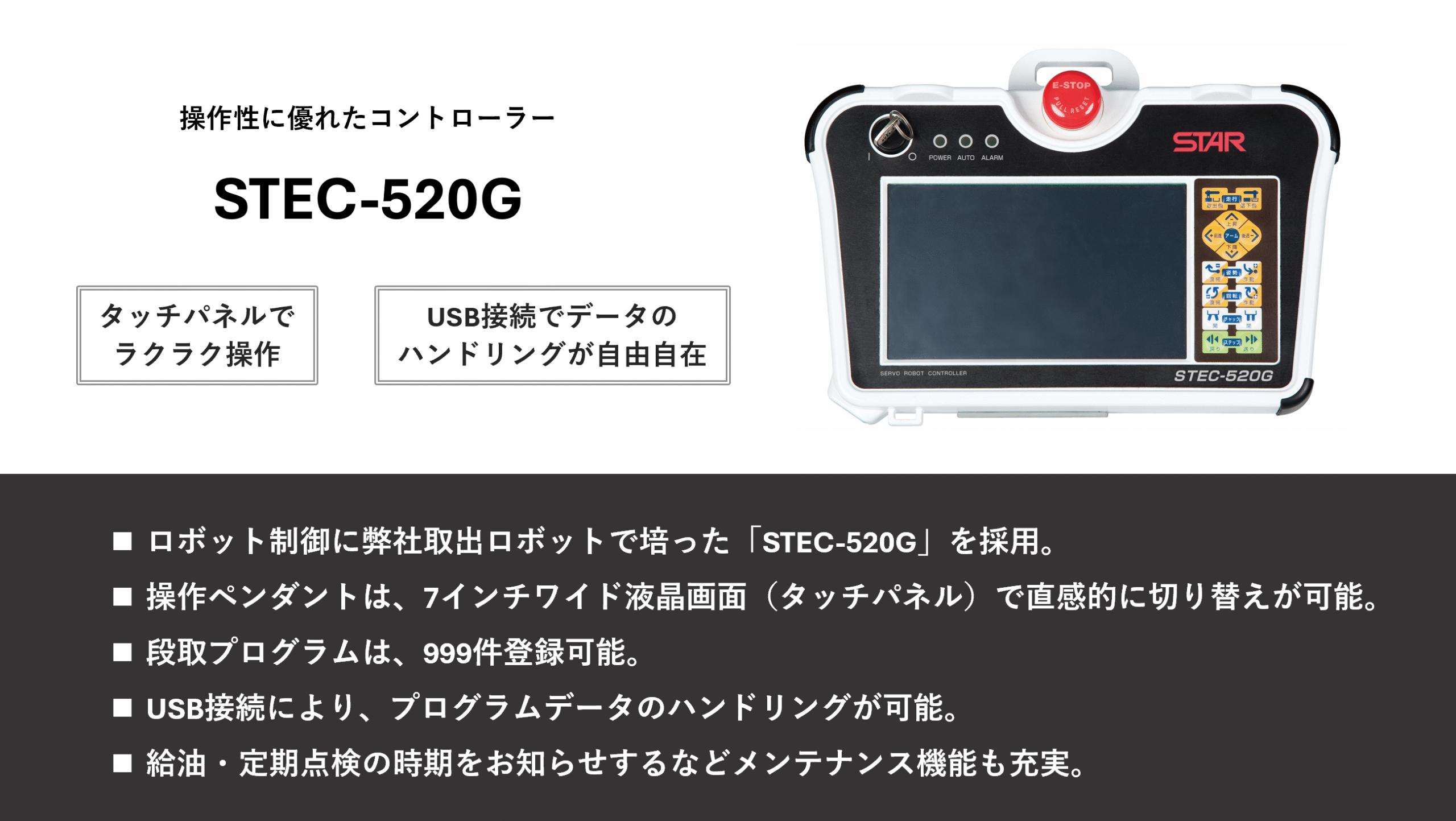

コントローラー
